SMT贴片加工的设备和工艺详解?

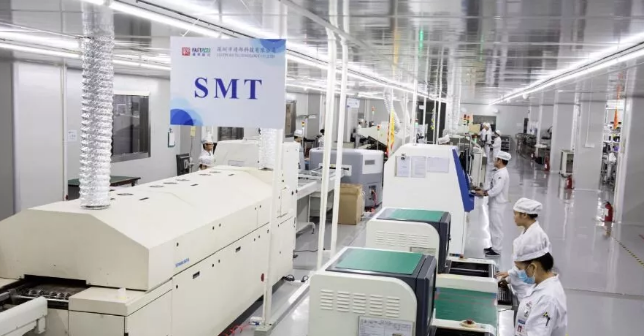

     一、SMT贴片加工的设备

1.丝印机（印刷机）：位于SMT生产线的最前端，用于在PCB焊盘上印制焊膏或贴片胶，为元器件的焊接做准备。

2.点胶机：用于将胶水滴到PCB板的固定位置，以固定元器件。点胶机的应用位置相对灵活，可以位于生产线的最前端或检测设备的后面。

3.贴片机：将表面组装元器件精确地安装到PCB板的固定位置上。贴片机分为高速机和泛用机，高速机适用于贴引脚间距大、小的元件，泛用机则适用于贴引脚间距小、体积大的组件。

4.回流焊炉：通过高温加热将焊膏熔化，使元器件与PCB板牢固焊接在一起。回流焊炉位于贴片机后面，是焊接环节的关键设备。

5.自动光学检测仪（AOI）：用于对焊接后的PCB板进行焊接质量检测，确保焊接质量符合标准。

6.X-RAY检测系统：用于检测BGA类元件，可以查看肉眼无法观察到的焊点，确保焊接质量。

     二、SMT贴片加工的工艺

SMT贴片加工的工艺流程主要包括以下几个步骤：

1.丝印（或点胶）：将焊膏或贴片胶漏印到PCB的焊盘上，为元器件的焊接做准备。这一步需要控制焊膏或贴片胶的量，确保适中，过多会导致短路，过少则会影响焊接质量。

2.贴装：将表面组装元器件准确安装到PCB的固定位置上。这一步通常由高速贴片机完成，它可以根据编程的指令，快速而准确地完成元器件的贴装。

3.固化：如果使用贴片胶固定元器件，则需要通过固化炉将贴片胶融化，使元器件与PCB板粘结牢固。

4.回流焊接：将PCB板放入回流焊炉中，通过高温加热将焊膏熔化并润湿焊盘和元器件端头和引脚，形成焊接点。这一步需要严格控制温度和时间，以确保焊接质量。

5.检测与测试：通过AOI、X-RAY检测等手段对焊接后的PCB进行全面的检查，确保没有焊接不良、短路等问题。同时还需要进行功能测试，以确保电子设备能够正常工作。

6.后续处理与包装：在通过所有检测和测试后，SMT贴片加工的PCB还需要进行后续的清洁、涂覆保护漆等处理，以增加其耐用性和可靠性。最后，将加工好的PCB进行包装，以便运输和存储。

     三、SMT贴片加工的优势

1.组装密度高：可以实现高密度组装，减小电子产品的体积和重量。

2.可靠性高：自动化生产方式提高了产品的可靠性。

3.生产效率高：实现自动化连续化生产，大幅提高了生产效率。

4.降低成本：长期来看，SMT贴片加工可以降低生产成本，提高经济效益。

     SMT贴片加工凭借其高效的设备和精细的工艺，在电子制造业中发挥着重要作用。随着科技的不断发展，SMT贴片加工技术也将不断进步和完善，为电子产品的小型化、高性能化提供更加有效的解决方案。
