SMT贴片检验的重要性与实践的目的是什么？

     表面贴装技术（SMT）已成为电子制造行业中最常见的组装方式，高质量的SMT贴片检验对于确保电子产品的性能和可靠性至关重要。

     一、SMT贴片检验概述：SMT贴片检验主要是为了确保元器件的焊接质量，避免出现焊接缺陷。SMT贴片检验通常分为两类：首件检验和过程检验。首件检验是指在生产开始前，对贴片机器的调整和设定参数进行验证；过程检验是在生产过程中进行的检验，主要目的是及时发现和排除质量问题。

     二、SMT贴片检验标准：SMT贴片检验标准是指用于评估贴片焊接质量的国际或国家标准。这些标准为电子行业提供了统一的质量评估准则，以确保产品的性能和可靠性。以下是一些常见的SMT贴片检验标准：IPC-A-610：电子组件装配的可接受性标准。这是一份广泛应用于电子行业的检验标准，详细规定了电子元器件贴片焊接的质量要求。IPC-J-STD-001：电子组件的焊接要求。这份标准规定了SMT焊接过程中的各种参数，包括焊接温度、焊接时间和焊料的选择等。IPC-7711/7721：电子组件的修复、修改和焊接要求。这份标准规定了电子组件修复和修改过程中的操作要求和质量标准。IEC 61191-1：表面贴装设备的性能要求。这是一个国际标准，规定了SMT贴片设备在生产过程中的性能要求。

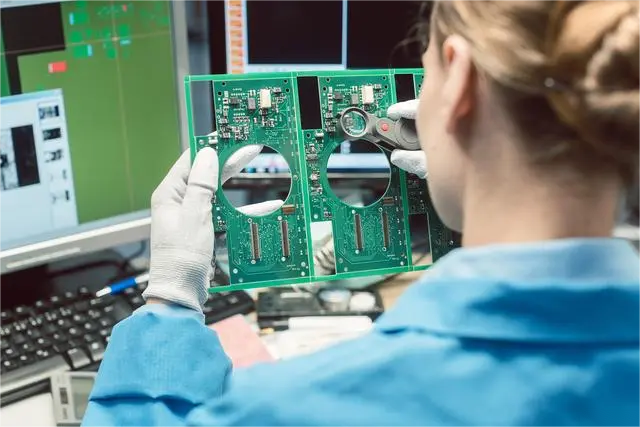

     三、SMT贴片检验方法：目测检验：目测检验是最常用的贴片检验方法，主要通过检查员的肉眼观察来判断焊接质量。这种方法简单且成本低，但受个人经验和疲劳程度影响较大。为了提高目测检验的准确性，可以采用放大镜、显微镜等辅助工具。X射线检测：X射线检测是一种非破坏性检测方法，通过X射线透视技术对焊点进行内部结构检测。此方法适用于无法直接观察到的焊点，如BGA、CSP等封装形式的元器件。X射线检测可以准确发现焊点内部的缺陷，如虚焊、焊球偏移等，但设备成本较高。自动光学检测（AOI）自动光学检测是一种基于图像处理技术的检测方法，通过高速摄像头捕捉元器件表面的图像，再通过图像处理软件进行分析判断。AOI系统具有高速、高精度的特点，可检测元器件位置偏差、极性错误、缺件等问题。但在对付某些复杂的焊点缺陷时，AOI系统的识别能力可能受到限制。焊接剪力测试：焊接剪力测试是一种破坏性检测方法，通过施加力量来测试焊点的强度。此方法可以准确评估焊点的可靠性，但会破坏被测产品。因此，焊接剪力测试通常作为样品测试或失败分析的手段。电气测试：电气测试是通过电性能的测试来判断焊接质量。这种方法包括在线测试（ICT）和功能测试。在线测试通过专用的测试设备，对焊接电路的连通性、短路等问题进行检测；功能测试则通过模拟实际工作条件，验证产品的性能和可靠性。

     四、总结：SMT贴片检验是确保电子产品质量的重要环节。熟悉各种检验标准和检验方法，可以帮助企业更有效地控制产品质量。在实际生产过程中，企业应根据自身需求和条件，选择合适的检验方法，结合目测检验、自动光学检测、X射线检测等多种手段，全面提升贴片焊接质量。同时，加强质量管理和员工培训，也是确保SMT贴片检验质量的关键。
