SMT贴片机结构组成与类型分析详述

     SMT贴片机就是将SMD表面贴装器件通过拾放程序准确放置在PCB电路板上相应焊盘上的自动化设备。表面贴装器件包含电容、电阻、IC等器件，这些器件通过SMT贴片机能够快速、准确地放置在电路板上。SMT贴片机结构要从两个方面来分析：一个是SMT贴片机结构组成，另一个是SMT贴片机结构类型。

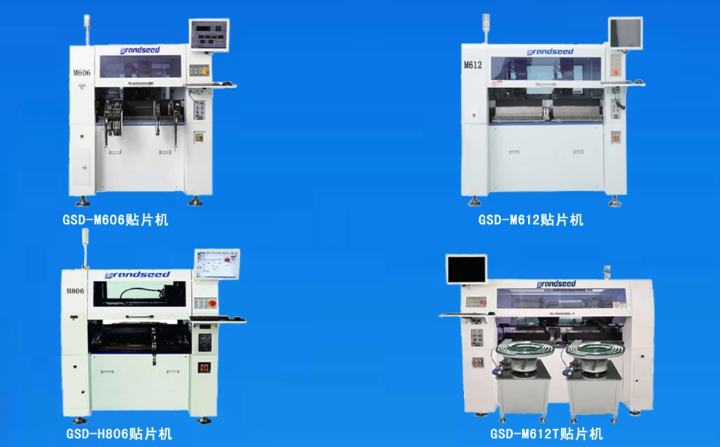

     目前SMT贴片机结构大致可分为四种结构类型：拱架式贴片机、复合式贴片机、转塔式贴片机和大型平行系统贴片机。

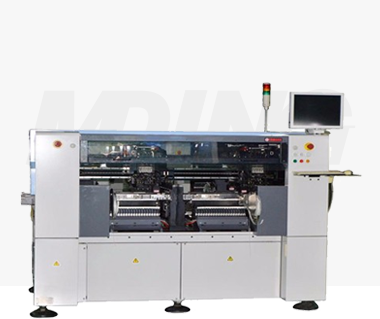

      SMT贴片机结构组成1、SMT贴片机机架：在SMT贴片机的结构中，机架是机器的基础，所有的传动、定位、传送机构均牢固地固定在它上面。目前各种形式的机架主有可以分为整体铸造式、钢板烧焊式两种，但是由于大部分型号的贴片机及其各种送料器也安置在上面，因此机架应有足够的机械强度和刚性。2、SMT贴片机传送机构与支撑台：传送机构是指安放在轨道上的超薄型皮带传送系统，所起到的主要作用是将需要贴片的PCB送到预定位置,贴片完成后再将SMA送下道工序。3、X，Y定位系统：X，Y定位系统不仅是贴片机的关键机构，同时也是评估贴片机精度的主要指标，它包括X，Y传动结构和X，Y伺服系统。4、光学对中系统：贴片机的对中是指贴片机在吸取元件时要保证吸嘴吸在元件中心，使元件的中心与贴片头主轴的中心线保持致。5、贴片头：贴片头是SMT贴片机的关键部件,它拾取元件后能在校正系统的控制下自动校正位置,并将元器件准确地贴放到指定的位置。6、SMT供料器：在SMT贴片机中供料器占有教多的数量和位置，作用是将片式元器件SMC/SMD按照定规律和顺序提供给贴片头以便准确方便地拾取。7、传感器：目前，在SMT贴片机中都有装有多种传感器，它们可进行元件电器性能检查，它们象贴片机的眼睛样，时刻监视机器的正常运转。常见的主要有压力传感器、负压传感器和位置传感器等，般来说，传感器运用越多，表示贴片机的智能化水平越高。

     贴片机不管是哪种结构，它的主要控制都是由电脑解决，所以每台贴片机都有它自已的一套操作软件，它有种位号输入输出和一个良好的操作程序，随着计算机技术的发展，Windows操作平台上软件的编制和操作的高智能化、可视化，而使得显视屏上的人机界面都有很大的改进和创新，又由于计算机辅助设计CAD技术的高，电路CAD设计版本不断升级如Protel软件使贴片机的智能化水平有很大的发展。
