SMT贴片加工设备维护教程

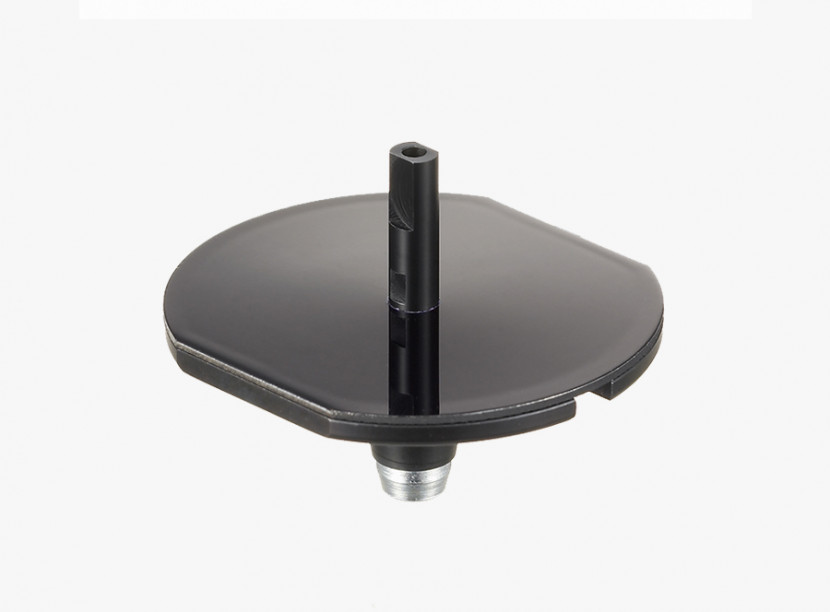

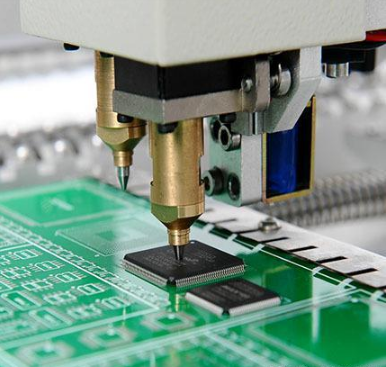

     首先，要取出贴装头，等到原点, 这时候取下废弃组件盒将“HEAD SERVO”打到OFF, 然后取下Nozzle。使用手动柄将头转到7号与和8号位置之间；使用一面镜子将其放在头的下面平台上，这样做的原因是为了利便找螺丝；用M5的梯形内六角扳手将谷底螺丝松掉, 然后取下头的固定块；一手用扳手向上顶贴片头的滑块, 另外一支手则紧握住头让其可以慢慢掏出；用尖嘴钳压住气管接口, 将气管拔出, 贴片头取下。 留意：第一个贴片头的气管较难掏出, 这类需要留意千万不要将里侧气管连接头拔松。

     然后就是装头步骤，通常是在八号位置开始安装贴片头，将贴片头接上气管，贴片头滑块的定位孔对准头的安装定位销, 然后将滑块下压固定，用M5的梯形内六角扳手装上头的固定块，紧螺丝时修需要将两个螺丝一起锁紧，全部的贴片头安装完后, 将安装好Nozzle 进行Nozzle中央校正，将物料预备好，重新检测组件的取料高度/组件安装高度参数，预备一片松下的SMT设备校正尺度板(1.6mm厚), 然后使用玄色胶布反贴在板上，按照提示进行 Head Position Offset校正。
